Dieser Artikel betrifft:
Modell: Cabrio
Motor: alle
Baujahr: alle
Sonstiges: -

Übersicht

Wenn die Karosserie instand gesetzt werden muss werden die einzelnen Maße benötigt. Hier ist eine Übersicht der Karosseriemaße des 1er Cabrios:

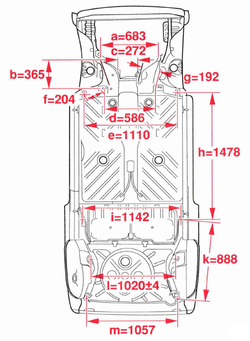

Unterboden

Abmessungen:

  • A= 683mm
  • B= 365mm +1mm -3mm
  • C= 272mm
  • D= 586mm
  • E= 1110mm
  • F= 204mm
  • G= 192mm
  • H= 1478mm
  • I= 1142mm
  • K= 888mm
  • L= 1020mm ± 4 mm
  • M= 1057mm

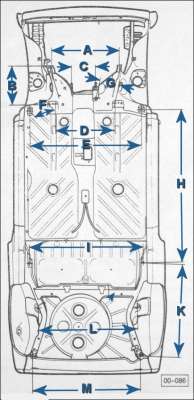

Weiteres Schaubild inkl. Maße:

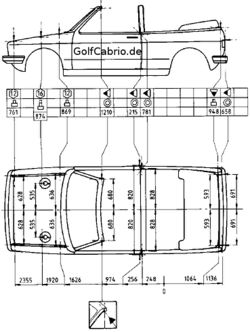

Karosseriequerschnitt


Maßpunkte

Abmessungen (+/- 2mm):

  • A= 811 mm
  • B= 1500 mm
  • C= 1039 mm
  • D= 903 mm
  • E= 1225 mm
  • F= 1070 mm
  • G= 111 mm
  • H= 309 mm
  • K= 665 mm


Referenzen & Weblinks

-- Powered by Schraubär -- Nachtrag by SGJP77
